Z-植物根系多光譜監測系統-RootFlur180

產品功能

植物根系多光譜監測系統具有原位掃描加雙目攝像拍攝的功能，通過拍照加掃描的方式獲取根系圖像。同時，該系統具有4種熒光蛋白激發光源，分別是CFP、GFP、RFP，YFP，這4種不同熒光光源實現蛋白的激發。主機獲取根系對應圖像后，通過分析軟件進行根系圖像描繪，得出根系參數值。

主機部分

工作方式：該系統主機是雙目拍照加掃描一體機，主機可直接由筆記本或平板USB 3.0接口驅動控制，無須外接控制箱或電源；掃描通過旋轉掃描方式獲取圖像，拍照通過1200萬像素雙目顯微拍照獲取圖像。同時，該主機系統具有熒光激發光源和濾光片自動切換功能。儀器內置可更換5號AA電池供電，不換電情況下可連續工作8小時；控制軟件有剩余電量百分比顯示；

相機部件參數：主機配套微根管為外徑90mm根管，主機程序能夠控制系統自動切換光源和濾光片，無需手動操作；相機部分獲取一次性拍照（非拼接）成像范圍尺寸100mm*80mm，最大分辨率4800DPI，拍照用時1秒；

掃描部件參數：掃描功能下，有100DPI、300DPI、600DPI、1200DPI四種分辨率可選，在1200DPI高分辨率模式下旋轉掃描360度使用時間10秒，旋轉一次性掃描（非拼接）成像范圍尺寸為22cm*28cm；控制軟件可設定掃描圖像傳感器的增益系數來調節圖像明暗；

溫度浸水模塊：該模塊能夠探測主機是否發生浸水，如果浸水，系統將自動進行報警提示，同時對主機進行斷電保護。溫度模塊能夠測量微根管內環境溫度，（以上模塊，與主機相兼容）；

掃描成像多光譜光源系統：掃描成像功能下，能夠使用白光、紫光、紅光、綠光、藍光、黃光、UV紫外光、青光多光譜掃描光源；對于黑土、紅土明顯及暗環境下土壤，在掃描功能傳感器側旁獨立外置式超亮白光LED陣列照明，亮度從0-7110mcd程控可調，便于在及暗環境下區分根系與土壤；

拍照成像多光譜系統光源：拍照成像功能下的光譜光源獨立于掃描成像多光譜光源，拍照功能下可使用白光、紅光、綠光、藍光、黃光、UV紫外光以及熒光激發光源；以上所有光源完全程控切換，無需手動調節，調節精度1‰；

熒光激發光源：熒光光源模塊式安裝，方便替換，濾光片輪由程控自動切換無需手動切換；獨立可調熒光激發光源強度，可實現CFP、GFP、RFP、YFP熒光蛋白激發；

延長桿：主機延長桿整體為不銹鋼材質，帶有毫米刻度，采用分段鏈接方式進行組裝。每節延長桿長度25cm，定位孔結合定位卡蓋可便于鎖定深度；

微根管：微根管外徑為9cm，管口采用硅膠內外雙層密封圈密封，達到100%氣密性；管體整體為非PMMA透明抗摔PC材質，底部含雙層非膠粘密封圈密封；

軟件程控調光：顯微拍照視野功能下軟件實現無手動旋鈕調光，軟件自動記憶檔位，確保實驗重復一致性；

控制方式：筆記本電腦或平板電腦等，進行主機控制、數據傳輸及數據存儲等工作；

原位根系分析軟件

原位根系分析軟件能夠測量多種單根或總根參數，包含加權平均角度、角度標準差、表面積、投影面積、長度、加權平均寬度、寬度標準差等；

原位根系分析軟件功能界面具有多語言、放大縮小、圖像拼接、圖像分析、旋轉等功能等功能；

軟件打開圖像界面能夠?qū)D像XY方向分辨率獨立矯正，對圖像做明暗對比度銳化處理；

軟件能夠一鍵分析根系水平、垂直分布參數，同時生物量界面具有去除土壤背景功能；

軟件能夠可粘貼復制根系、多節點框選反選、拖拽平移；

軟件操作界面具有多文檔功能，可同時打開多文檔操作進行根系時空對比分析；

軟件拓?fù)潢P(guān)系功能中，能夠利用Pregizer、Topology、自定義三種拓?fù)淠Ｊ竭M行根系關系分析；

軟件具有RHS和UCL兩種色彩模式進行顏色分析；

信息及屬性編輯功能：屬性編輯功能能夠?qū)?dǎo)入的圖像進行旋轉、分辨率（DPI）更改、圖像尺寸修改、圖像對比度調整、圖像銳化處理等操作；信息編輯功能能夠?qū)Σ杉瘓D像的時間、地點、命名、事件記錄、注釋等信息進行編輯管理；

能用盒維數法自動測根系分形維數。可分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌體貢獻量；

離體根系分析軟件

根拓?fù)鋮?shù)測定：根系拓?fù)潢P(guān)系中，三種拓?fù)淠Ｊ焦δ芟驴蛇M行Pregizer、Topology、自定義三種分級模式自由切換；

信息編輯功能：離體根系分析軟件圖像分析界面具有編輯采集圖像的事件記錄、注釋、時間、地點、命名等信息管理功能；

顏色分析模式：離體分析軟件具有RHS 和UCL兩種彩色模式可選，能夠?qū)D像對象進行顏色信息分析；

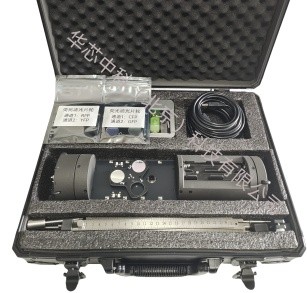

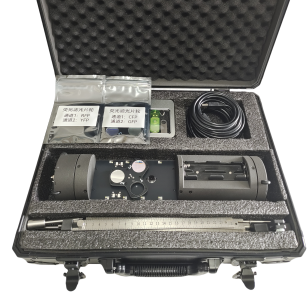

產品配置

植物根系多光譜監測系統主機 1臺；

原位根系數據分析軟件 1套；

離體根系數據分析軟件1套；

1.5米不銹鋼延長桿 1套；

深度定位卡蓋1個；

電子材料 1份；

主機控制連接線 1根；

植物根系多光譜監測系統儀器箱 1個；

微根管30根；

安裝工具1套；

儀器控制模塊1臺；
